Zavarivanje je ključni proces u proizvodnji limova, ali često dolazi s neugodnim problemom: iskrivljenjem. Kao dobavljač limova, bavio sam se ovim pitanjem više puta nego što mogu izbrojati. U ovom blogu podijelit ću nekoliko savjeta o tome kako izbjeći deformaciju lima tijekom zavarivanja.
Razumijevanje uzroka iskrivljenja
Prije nego što zaronimo u rješenja, važno je razumjeti što uopće uzrokuje izobličenje. Kada zavarite metalni lim, toplina iz procesa zavarivanja uzrokuje širenje metala. Kako se metal hladi, skuplja se. Ako širenje i skupljanje nisu ravnomjerni, može doći do izobličenja.
Postoji nekoliko čimbenika koji mogu pridonijeti neravnomjernom širenju i skupljanju, kao što su:
- Brzina zavarivanja: Ako varite presporo, metal će biti izložen toplini duže vrijeme, uzrokujući veće širenje. S druge strane, ako varite prebrzo, var možda neće biti dovoljno čvrst.
- Struja zavarivanja: Velika struja zavarivanja stvara više topline, što može uzrokovati prekomjerno širenje.
- Zajednički dizajn: Neki dizajni spojeva skloniji su iskrivljenju od drugih. Na primjer, veća je vjerojatnost da će se sučeoni spoj iskriviti u usporedbi s preklopnim spojem.
- Debljina metala: Veća je vjerojatnost da će se tanji lim iskriviti jer se brže zagrijava i hladi.
Odabir prave tehnike zavarivanja
Jedan od prvih koraka u izbjegavanju iskrivljenja je odabir prave tehnike zavarivanja. Različite tehnike zavarivanja stvaraju različite količine topline, što može imati veliki utjecaj na izobličenje.
- TIG zavarivanje: Zavarivanje inertnim plinom volframom (TIG) odlična je opcija za limove jer omogućuje preciznu kontrolu unosa topline. Možete prilagoditi jačinu struje i brzinu zavarivanja kako biste smanjili količinu topline koja se prenosi na metal. Zbog toga je manja vjerojatnost da će se metal iskriviti.
- MIG zavarivanje: Zavarivanje metala inertnim plinom (MIG) je brže od TIG zavarivanja, ali također stvara više topline. Međutim, ako koristite pulsirajući MIG postupak zavarivanja, možete smanjiti prosječni unos topline i smanjiti rizik od izobličenja.
Pravilan dizajn spojeva
Kao što sam ranije spomenuo, dizajn zglobova igra značajnu ulogu u distorziji. Evo nekoliko savjeta za projektiranje spojeva kako bi se izobličenje svelo na minimum:
- Koristite uravnotežen dizajn zgloba: Pokušajte uravnotežiti količinu zavara na obje strane spoja. Na primjer, ako zavarivate dva komada metalnog lima zajedno, provjerite jesu li spojevi zavara ravnomjerno raspoređeni.
- Odaberite pravu vrstu zgloba: Preklopni spojevi općenito su manje skloni deformaciji od sučeonih spojeva jer imaju veću površinu za spajanje zavara. Ako je moguće, koristite preklopne spojeve u svojim projektima izrade lima.
- Prethodno savijte metal: Ako koristite sučeoni spoj, možete prethodno lagano saviti metal kako biste spriječili deformaciju do koje će doći tijekom zavarivanja. To se naziva prednaprezanje metala.
Upravljanje redoslijedom zavarivanja
Redoslijed kojim zavarivate također može utjecati na izobličenje. Evo nekoliko smjernica za kontrolu redoslijeda zavarivanja:
- Zavarite od sredine prema van: Počnite zavarivati u sredini spoja i krenite prema van. To pomaže ravnomjernoj raspodjeli topline i smanjuje mogućnost povlačenja metala u jednom smjeru.
- Promijenite smjer zavarivanja: Umjesto neprekidnog zavarivanja u jednom smjeru, mijenjajte smjer zavarivanja. Na primjer, ako zavarite dugačak spoj, zavarite dio u jednom smjeru, a zatim zavarite sljedeći dio u suprotnom smjeru.
Korištenje učvršćenja i šablona
Učvršćenja i šablone alati su koji mogu pomoći u držanju metalnog lima na mjestu tijekom zavarivanja. Oni sprječavaju pomicanje i izobličenje metala dok se zagrijava i hladi.
- Armature po narudžbi: Možete dizajnirati i izraditi učvršćenja po narudžbi za svoje specifične projekte proizvodnje lima. Ova učvršćenja mogu biti izrađena od drva, metala ili drugih materijala i dizajnirana su da drže metal u ispravnom položaju.
- Stezaljke: Stege su jednostavan i učinkovit način za držanje metala na mjestu. Možete koristiti C - stezaljke, stezaljke s oprugom ili druge vrste stezaljki za pričvršćivanje metala na radni stol ili učvršćenje.
Predgrijanje i naknadno grijanje
Prethodno i naknadno zagrijavanje metalnog lima također može pomoći u smanjenju izobličenja.
- Predgrijavanje: Prethodno zagrijavanje metala prije zavarivanja može pomoći u smanjenju temperaturne razlike između zavarenog područja i okolnog metala. To čini širenje i skupljanje ujednačenijim i smanjuje rizik od izobličenja. Međutim, prethodno zagrijavanje treba biti pažljivo, jer previše topline također može uzrokovati probleme.
- Naknadno grijanje: Naknadno zagrijavanje metala nakon zavarivanja može pomoći u smanjenju unutarnjih naprezanja koja nastaju tijekom procesa zavarivanja. To može smanjiti količinu izobličenja koja nastaju dok se metal hladi.
Važnost odabira materijala
Vrsta lima koju odaberete također može utjecati na izobličenje. Različiti metali imaju različita toplinska svojstva, što znači da se šire i skupljaju različitim brzinama.
- Aluminij: Aluminij ima relativno visok koeficijent toplinskog širenja, što znači da se širi i skuplja više od nekih drugih metala. Prilikom rada saIzrada aluminijskog lima, važno je poduzeti dodatne mjere opreza kako biste izbjegli izobličenje. Na primjer, možda ćete morati koristiti nižu struju zavarivanja i manju brzinu zavarivanja.
- Nehrđajući čelik: Nehrđajući čelik je otporniji na koroziju, ali također može biti skloniji deformaciji ako nije pravilno zavaren. Ima nižu toplinsku vodljivost od nekih drugih metala, što znači da može zadržati toplinu dulje vrijeme.

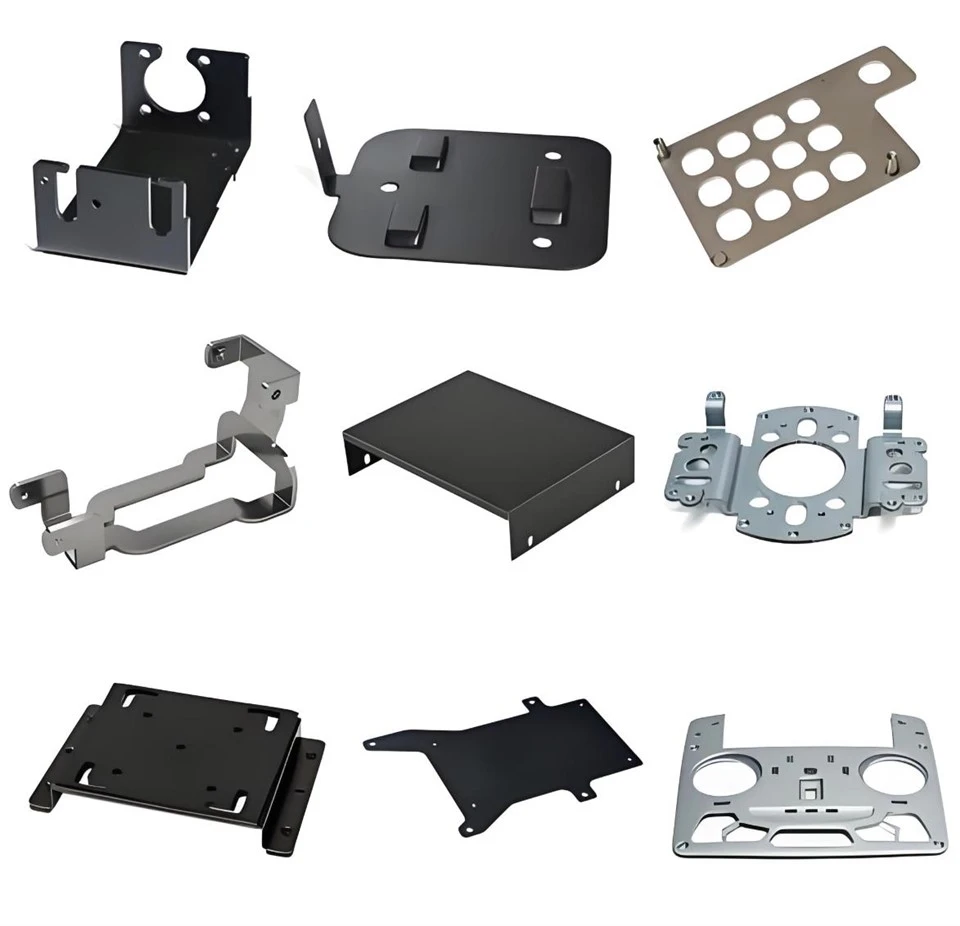

CNC tehnologija u proizvodnji limova
CNC (Computer Numerical Control) tehnologija također može igrati ulogu u izbjegavanju izobličenja.CNC izrada limaomogućuje preciznu kontrolu procesa rezanja i zavarivanja.
- Precizno rezanje: CNC strojevi mogu rezati metalni lim s velikom preciznošću, što znači da se spojevi točnije uklapaju. To može smanjiti količinu potrebnog zavarivanja i minimizirati rizik od iskrivljenja.
- Automatizirano zavarivanje: Neki CNC strojevi također mogu izvoditi automatizirano zavarivanje. Ovo osigurava da su parametri zavarivanja, kao što su brzina i struja, dosljedni tijekom cijelog procesa, što pomaže u smanjenju izobličenja.
Industrijske primjene i kontrola izobličenja
U industrijskim okruženjima ulozi su još veći kada je u pitanju izbjegavanje izobličenja.Industrijska proizvodnja metalačesto uključuje projekte velikih razmjera gdje čak i mala količina distorzije može uzrokovati značajne probleme.
- Kontrola kvalitete: U industrijskoj proizvodnji metala provode se stroge mjere kontrole kvalitete kako bi se osiguralo da konačni proizvod zadovoljava tražene specifikacije. To uključuje provjeru izobličenja i poduzimanje korektivnih radnji ako je potrebno.
- Napredne tehnike: Industrijski proizvođači mogu koristiti naprednije tehnike, kao što je lasersko zavarivanje ili zavarivanje elektronskim snopom, koje mogu pružiti još veću kontrolu nad unosom topline i smanjiti izobličenje.
Zaključak
Izbjegavanje deformacije lima tijekom zavarivanja složen je, ali dostižan cilj. Razumijevanjem uzroka izobličenja, odabirom prave tehnike zavarivanja, projektiranjem odgovarajućih spojeva, kontrolom redoslijeda zavarivanja, korištenjem učvršćenja i šablona, te razmatranjem prethodnog i naknadnog zagrijavanja, možete značajno smanjiti rizik od izobličenja.
Ako ste na tržištu visokokvalitetnih usluga izrade limova, nemojte se ustručavati kontaktirati. Imamo stručnost i iskustvo za rješavanje svih vaših potreba za proizvodnjom limova, istovremeno osiguravajući minimalno izobličenje u procesu zavarivanja. Bilo da se radi o malom projektu ili velikoj industrijskoj primjeni, ovdje smo da vam pomognemo. Kontaktirajte nas već danas kako bismo razgovarali o vašim zahtjevima i s povjerenjem započeli svoj sljedeći projekt izrade lima.
Reference
- AWS priručnik za zavarivanje, Američko društvo za zavarivanje
- "Metalurgija zavarivanja" Johna C. Lippolda i Davida L. Koteckog
- Razni industrijski - specifični tehnički radovi i istraživačke studije o proizvodnji limova i zavarivanju.
